Fender morski

Ochraniacz stożkowy morski

Wprowadzenie

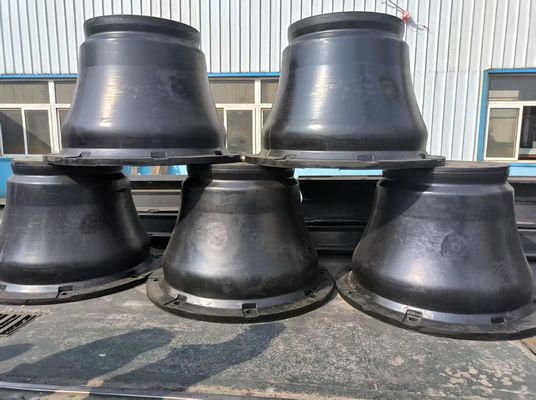

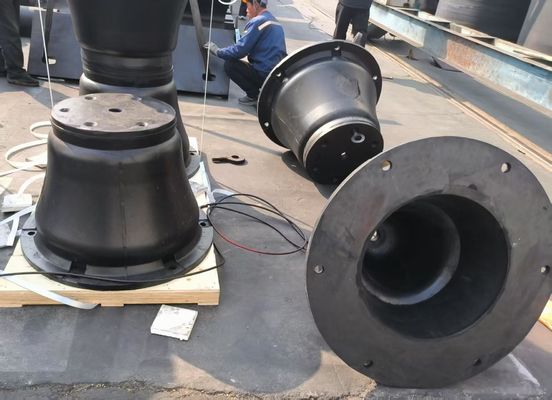

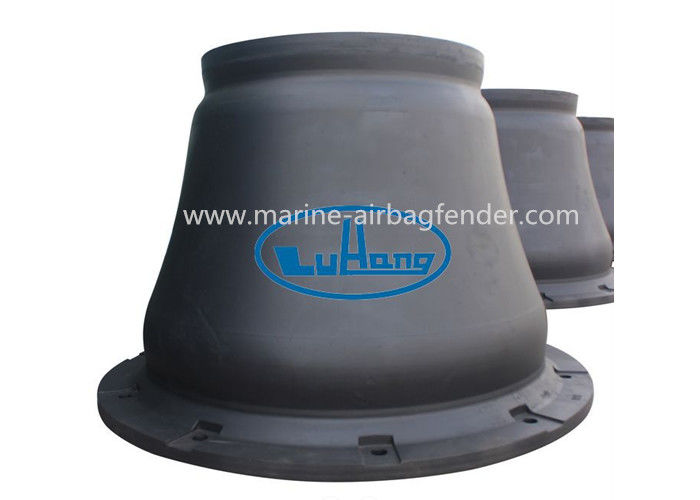

Ochraniacz stożkowy morski to najnowsza generacja "Ochraniacza komórkowego", łącząca doskonałą zdolność pochłaniania energii z niską siłą reakcji, aby zapewnić najbardziej wydajne działanie. Stożkowy kształt utrzymuje korpus ochraniacza stabilny we wszystkich kombinacjach obciążeń osiowych, ścinających i kątowych. Dlatego idealnie nadaje się do stanowisk cumowniczych, gdzie wymagane są duże kąty cumowania i silne uderzenia. Wszystkie ochraniacze stożkowe są odlewane w jednym kawałku, dzięki czemu są wytrzymałe, trwałe i łatwe w montażu. W większości projektów rama czołowa jest zwykle używana w połączeniu z systemem ochraniaczy stożkowych. Zazwyczaj rama czołowa składa się z panelu stalowego i podkładek UHMW PE. Ochraniacze stożkowe morskie z powodzeniem stosowane są również za palami odbojnicowymi, w systemach odbojnic o ruchu równoległym oraz w wielu innych zastosowaniach.

Cechy

Wysoce wydajna konstrukcja

Stabilna wydajność przy dużych kątach cumowania i ścinaniu

Wszechstronna konstrukcja pasuje do różnych zastosowań

Wiele mieszanek gumowych zapewnia różne parametry

Łatwa instalacja

Zastosowania

Stanowiska dla tankowców

Terminale kontenerowe

Stanowiska RoRo i dla statków wycieczkowych

Terminale dla masowców

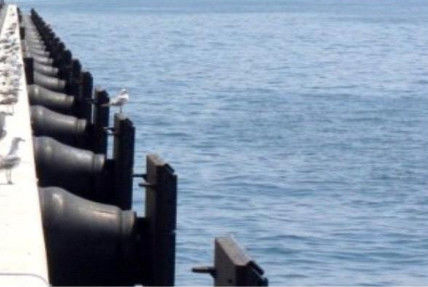

Pirsy i pale

Wymiary

Krzywa wydajności

Ugięcia

Na przykład, gdy odkształcenie kompresyjne wynosi 30%, H1 = 30%, R1 = 97%, a E1 = 30%.
Siła reakcji: R(30%) = R × R1 = R × 97%
Absorpcja energii: E(30%) = E × E1 = E × 30%
Na przykład, gdy ugięcie wynosi 30%, wtedy H1 = 30%, R1 = 97%, a E1 = 30%.
Siła reakcji: R(30%) = R × R1 = R × 97%
Absorpcja energii: E(30%) = E × E1 = E × 30%

Sprawdzone w praktyce
